ANALYSE ET SIMULATIONS



Etude et analyse pour la diffusion de l’air dans l’environnement

OneAir s'est toujours engagée dans la recherche de solutions qui, dans la distribution de l'air, répondent au mieux aux différents besoins en termes de confort et d'obtention des paramètres environnementaux corrects. À cette fin, nous avons développé en interne un logiciel dédié capable de simuler le comportement de la ligne de distribution d'air afin d'analyser et de vérifier toute situation critique qui pourrait survenir.

Graphiques de diffusion ONECFD

Notre logiciel ONECFD (Computational Flow Dynamics) est en mesure de satisfaire aux exigences de la norme UNI 10339 - EN 13182 et de garantir un niveau élevé de confort aux personnes présentes dans les environnements. Le dimensionnement de la géométrie et de la taille des perforations est effectué sur la base de lois physiques telles que la conservation de la quantité de mouvement, de la masse et de l'énergie, et les équations qui relient les quantités de pression et de débit. L'analyse des graphiques de projection d'air permet de vérifier la direction des flux d'air à l'intérieur de l'environnement et par conséquent d'évaluer la meilleure solution pour la distribution de l'air. Il est également possible d'examiner les vitesses résiduelles dans les zones immédiatement adjacentes au diffuseur et à proximité des zones occupées afin de corriger d'éventuelles criticités.

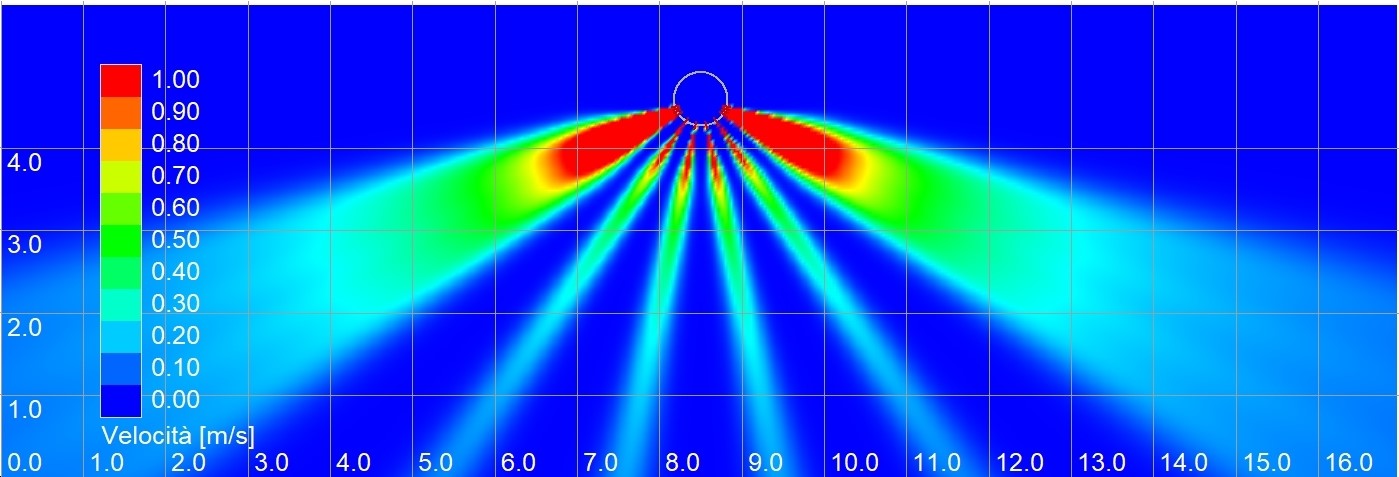

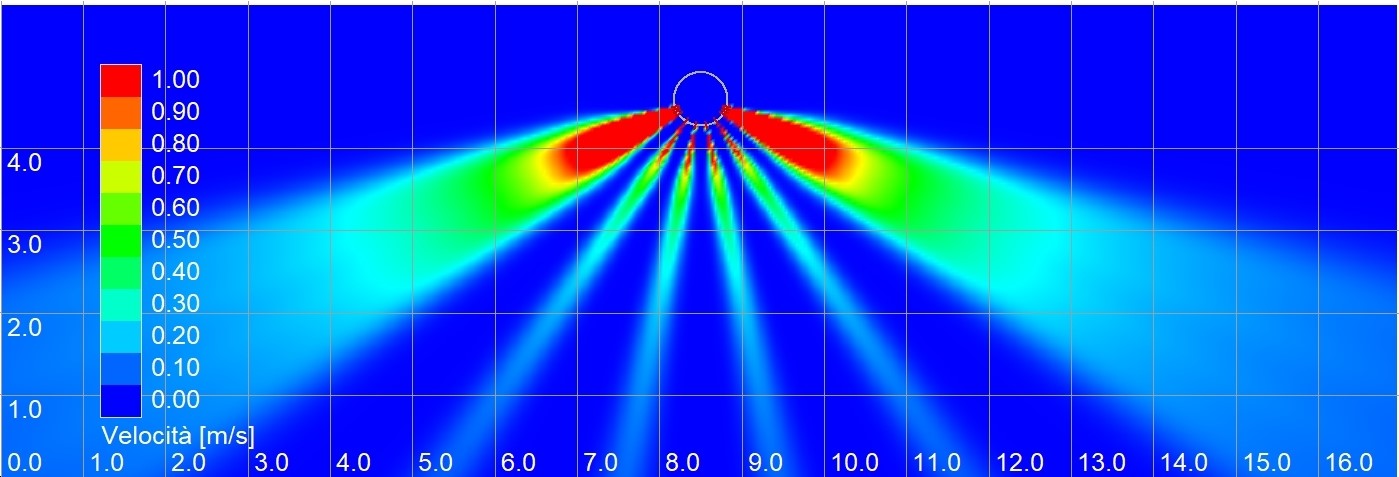

Diffusion symétrique de l’air

Environnement : magasin de vêtements
Hauteur d'installation : 4,63 m
Hauteur de la zone d'influence : 5,80 m
Largeur de la zone d'influence : 17 m
Modèle de la gaine : DHI TEXTILE, M0

Chauffage

Température de l'air ambiant: 19°C
Température de soufflage: 35°C

Refroidissement

Température de l'air ambiant: 21°C
Température de soufflage: 15°C

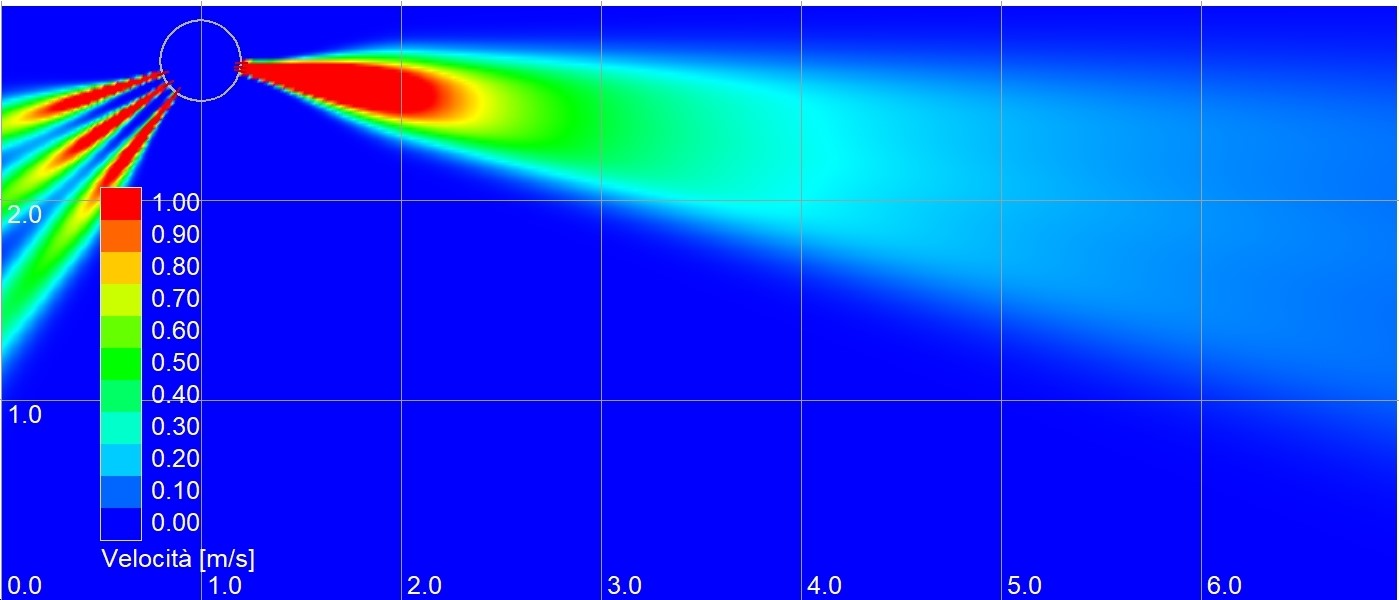

Diffusion asymétrique de l’air

Environnement : piscine
Hauteur d'installation : 2,70 m
Hauteur de la zone d'influence : 3 m
Largeur de la zone d'influence : 7 m
Modèle de la gaine : DHI PLASTIC

Chauffage

Température de l'air ambiant: 30°C
Température de soufflage: 35°C

Refroidissement

Température de l'air ambiant: 25°C
Température de soufflage: 20°C

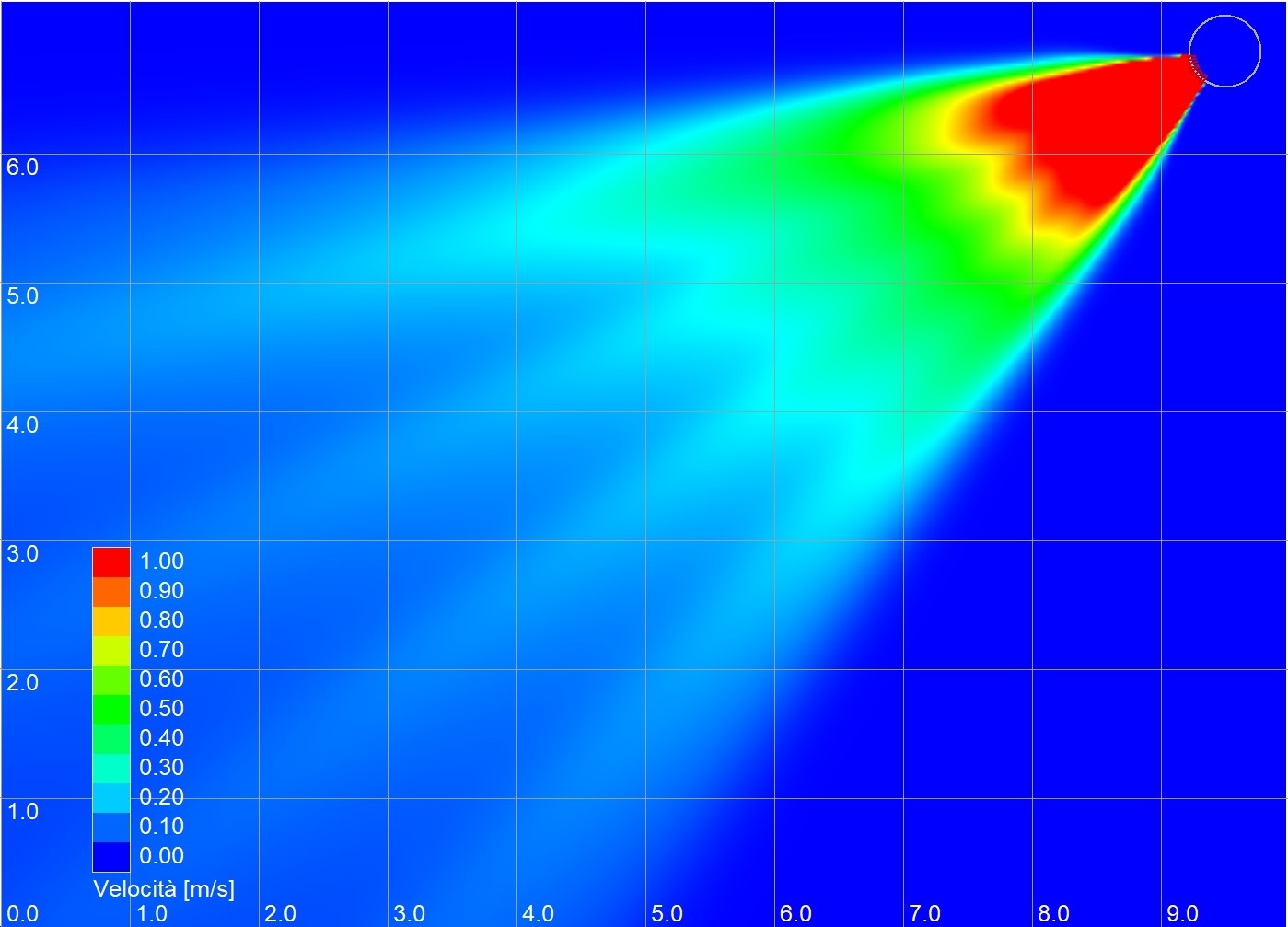

Diffusion latérale de l’air

Environnement : université
Hauteur d'installation : 6,80 m
Hauteur de la zone d'influence : 7,20 m
Largeur de la zone d'influence : 10 m
Modèle de gaine : DHI METAL, peint

Chauffage

Température de l'air ambiant: 20°C
Température de soufflage: 25°C

Refroidissement

Température de l'air ambiant: 26°C
Température de soufflage: 15°C
